Proyecto de expansión de 1,3 millones de t/una planta de coque de carbón de Guizhou Qiangui Tianneng Coal Coking Co., Ltd.
Tecnología de apoyo para trabajos de relleno en alta pendiente
1. Introducción
El terreno de China es de la terraza de tres niveles y fluctúa enormemente. El área montañosa representa aproximadamente el 70% de la superficie nacional. Limitado por las condiciones existentes de recursos y estructura de energía en China, una gran cantidad de proyectos de construcción importantes, como el poder de carbón, la industria química del carbón y las minas de carbón, se construyen en las áreas montañosas. Representado por el terreno montañoso y la tecnología de producción, el problema de desastres geológicos de 'Alto llenado y excavación profunda' en el sitio de construcción propuesto es excepcional. En la construcción de ingeniería, es necesario construir una pendiente vertical con altos terraplén para proporcionar un sitio de construcción para los principales proyectos de construcción, a fin de mantener la seguridad de la construcción y operación de ingeniería.
El proyecto de expansión de la planta de coque de carbón de Guizhou Qiangui Tianneng Coal Coking Co., Ltd. es un proyecto químico de carbón a gran escala con una inversión total de aproximadamente RMB 3.5 mil millones. La estabilidad de la pendiente de llenado (31 m) y la estructura de soporte de la plataforma 1541 construida en el sitio del proyecto es la clave para toda la construcción del proyecto y la seguridad laboral.
Figura 1 Sitio del área del proyecto Figura 2 Pendiente de la pared de retención vertical
2. Solución de tratamiento
Mediante la ingeniería de mapeo geológico, perforación y prueba, y simulación interior, se revelan el mecanismo mecánico de la mezcla de roca de suelo y los típicos avances de relleno de Loess. En vista del estrecho espacio del sitio de ingeniería en el área montañosa y la falta de condiciones de establecimiento de pendiente, se estableció el sistema de tecnología de soporte de ingeniería de pendiente vertical de alta cubierta en el área de montaña. Se construyó el sistema de monitoreo en línea multidimensional (de campo), y se estableció un nuevo método para predecir la liquidación posterior a la construcción del área de relleno.
Figura 3 Soluciones

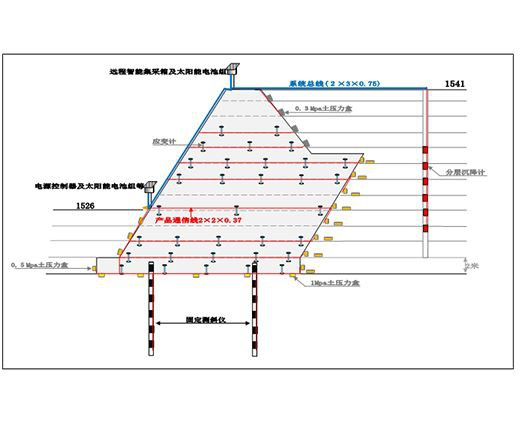

Figura 4 Marco del sistema de monitoreo en línea | Figura 5 Perfil de la estructura de soporte y la disposición del sensor |
3. Situación de construcción
Se llevaron a cabo 36 grupos de pruebas de simulación interior, se establecieron dos modelos de cálculo numérico de estructuras de soporte, se controlan dos secciones, se entierran 190 sensores de varios tipos, se establecen dos conjuntos de dispositivos de adquisición remota inalámbrica y un sistema de transmisión inalámbrico y se establece monitoreo en línea de indicadores clave como el estrés, la temperatura y la presión de la tierra.
(a) Equipo (b) Preparación de la muestra (c) Carga de muestra
Figura 6 Prueba de simulación de laboratorio de relleno
Figura 7 Modelo de cálculo para la simulación numérica
(a) Dibujo de instalación de presión de la Tierra | (b) Instalación del medidor de estrés | (c) Sistema de adquisición |
Figura 8 Sistema de monitoreo de pendiente
4. Logros logrados
Mediante la prueba de corte triaxial a gran escala, se descubre que 'Curva de tensión de deformación de volumen ' del relleno mixto de roca de suelo es parabólico, lo que modifica el modelo constitutivo de Duncan-Chang y proporciona una base teórica para el cálculo de carga de la estructura de apoyo.
Figura 9 Modelo de Duncan-Chang de relleno mixto (revisado)
El monitoreo en línea en línea de la presión de la tierra, el estrés y el campo de temperatura ha logrado un buen efecto.
Figura 8 Variación sujeta a la monitorización de la presión en el sitio en la base de la pared de retención delantera con el tiempo
Figura 10 Variación sujeta a monitoreo en el sitio de la temperatura interna de la pared de retención delantera con el tiempo
Figura 11 Curva de proceso de variación acumulada de diferencia de altura (h) en el punto de monitoreo de asentamiento inferior de la pared de retención delantera en la pendiente
Se estableció el 'Método FDA modificado ' y 'Método de microelemento ' adecuado para la observación de asentamientos en áreas de alto banco, y se predijo la ley de evolución temporal y espacial del asentamiento posterior a la construcción en áreas de alto banco. Se construyó el bloque de 'capa generalizada de fluencia' del cuerpo de llenado, y se presentó el método de predicción de inversión del asentamiento posterior a la construcción de altos terraplenes basados en el cálculo numérico FEM y la iteración en capas.
