1. Introducción
El área de exploración se encuentra en el sur de Jungar Coalfield, y la elevación de la superficie varía de 1,115.4 m a 1,237.4 m (Figura 1). Dos tercios de la superficie están cubiertos por loess gruesos (arena), y el grosor de Loess varía de 15 m a 120 m; El 20% del área está cubierta por gangue, y el grosor de la gangue varía entre 3 my 100 m; El resto son el lecho rojo neogene y la roca madre expuesta cerca de Dagou.
Figura 1: Diagrama estereoscópico de la opografía del área de exploración
Hay 4 costuras de carbón minables en el área: el grosor de la costura 4 varía de 2.30 m a 4.70 m, y la elevación varía de 720 m a 900 m; El grosor de la costura 6UPPER varía de 10.05m a 15.77m, y la elevación varía de 670m a 840m; El grosor de la costura 6 varía de 1.90m a 6.24m, y la elevación varía de 640 m a 820m; El grosor de la costura 9 varía de 0.85 m a 4.75m, y la elevación varía de 620 m a 760m. La interfaz superior de la piedra caliza ordovícica está a 18-25 m de la costura 9. Según los datos originales, la caída es generalmente inferior a 4 °, no hay una gran falla y el estado de la piedra caliza de ocurrencia es desconocido.
Las dificultades de exploración son las siguientes: excitación del área cubierta de gangue, superposición en la misma dirección en diferentes condiciones de excitación, imágenes de señal de reflexión débil en la interfaz superior de la piedra caliza ordovícica, la predicción de la zona de fractura en la interfaz superior de la piedra caliza ordovícica.
2. Solución de tratamiento
El sistema de observación se diseñó con un pequeño espaciado de vía, una gran matriz, grados de altos grados y un amplio acimut, que fue beneficioso para garantizar los grados de cobertura efectivos de los estratos objetivo con diferentes profundidades enterradas, y también fue beneficioso para la superposición de azimut y el análisis de múltiples atributos en el procesamiento y la interpretación de datos posteriores.
En la adquisición de datos, los geófonos digitales se utilizaron para la recepción para garantizar la recepción efectiva de señales de reflexión débiles. El área donde el grosor de llenado de gangue es inferior a 15 m fue seleccionado y perforado por la máquina de perforación de grava. Los puntos de disparo en otras áreas fueron compensados por la tecnología de explosión de recuperación.
Durante el procesamiento, la tecnología de inversión de tomografía de onda de giro se utilizó principalmente para la corrección estática (Figura 2), la atenuación de las ondas de rodillos de tierra y otros ruidos lineales de baja frecuencia en el dominio cruzado, la consistencia de la wavelet y el procesamiento de consistencia de amplitud, la tecnología de interpolación 5D regularizada y la migración de tiempo de datos previo a la pila anisotrópica para el procesamiento de datos de datos.

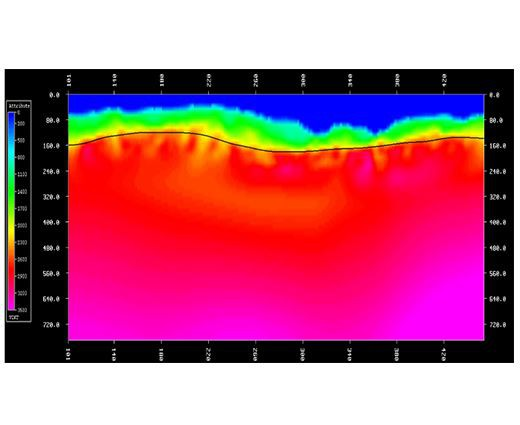

Figura 2: Diagrama esquemático del grosor de la zona de baja velocidad calculada (línea negra)
En el proceso de interpretación de datos, la interpretación del perfil de tiempo, el análisis exhaustivo de atributo múltiple e inversión se combinaron y utilizaron para interpretar las fallas, el área de desarrollo de fracturas en la interfaz superior de la piedra caliza ordovícica y para predecir el alcance de la aparición de los cuerpos de arena en la parte superior de las costuras de carbón (Figura 3 y Figura 4).
Figura 3: Gráfico de atributo integral de la onda reflejada en la interfaz superior de piedra caliza Ordovícica (azul para el área de desarrollo de fracturas)
Figura 4: Visualización de la arenisca en el perfil de impedancia de ola (el rojo y el amarillo representan arenisca)
3. Situación de construcción
El área de trabajo es de 4.206 km2, y el área con cobertura de 64 veces es de 1.68 km2. 27 puntos de encuesta, 229 puntos de prueba físicos y 5,286 puntos de producción física se completaron. Según el estándar general de exploración sísmica en carbón y metano de carbón, los registros de prueba estaban calificados. Hubo 3.280 registros del Grado A, con una tasa de grado A del 62.05%y 1,988 registros del Grado B, con una tasa de grado B del 37.11%, por lo tanto, una tasa calificada del 99.66%.
4. Logros logrados
Los logros geológicos obtenidos a través de esta exploración son los siguientes:
(1) se descubrió el patrón de ondulación del piso de las principales costuras de carbón en el área de exploración;
(2) se interpretó un total de 12 fallas con caída sobre 3 m en el área de exploración;
(3) se delinearon dos zonas de desarrollo de fracturas en la interfaz de piedra caliza ordovícica;
(4) se predijo el rango de ocurrencia y la tendencia de la variación de espesor de la arenisca mediana en los estratos suprayacentes de la costura 4;
(5) El área de desarrollo de fractura predicha se verificó mediante datos de perforación hidrológica, y la tasa de coincidencia entre el rango de ocurrencia predicho y la tendencia de la variación del espesor de la piedra arenisca y los datos de perforación medianos alcanzaron el 88%.
5. Preguntas frecuentes
P1: Cuando la distancia entre la piedra caliza ordovícica y la costura de carbón es pequeña, ¿cómo garantizar la imagen precisa de la interfaz superior de piedra caliza?
R: (1) Al diseñar el sistema de observación, es necesario diseñar una disposición de recepción grande, y la longitud de la disposición general no es inferior a 1.5 veces de la profundidad enterrada de la interfaz superior de piedra caliza.
(2) Los geófonos digitales se utilizaron para recibir señales sísmicas para garantizar la recepción de señales de reflexión débiles en la interfaz superior de la piedra caliza ordovícica.
(3) Se utilizó la migración anisotrópica previa a la pila en el procesamiento de datos para garantizar el efecto de imagen de las ondas reflejadas en la interfaz superior de la piedra caliza ordovícica.
P2: En términos generales, se producen baja frecuencia de datos y baja frecuencia en la exploración sísmica en Loess Tableland, y los geófonos digitales reciben todas las señales. ¿La tecnología de exploración sísmica 3D de alta densidad totalmente digital reducirá aún más la SNR y la resolución de los datos sísmicos?
R: (1) La SNR de los datos sísmicos está relacionada con la calidad de los datos de un solo disparo y los grados de cobertura. En términos generales, cuanto mayor sea el grado de cobertura, mayor es la SNR del perfil de tiempo sísmico. Para las señales recibidas por geófonos digitales, la tecnología razonable de atenuación de ruido puede garantizar la SNR de los registros de un solo disparo, y el alto grado de cobertura también es beneficioso para la mejora de la SNR de los datos sísmicos. Por lo tanto, la adopción de tecnología de exploración sísmica 3D de alta densidad de alta densidad en todo loess Mendeland solo mejorará la SNR de los datos sísmicos.
(2) La resolución de los datos sísmicos está relacionada con el ancho de la banda de frecuencia y frecuencia de los datos sísmicos. En términos generales, cuanto mayor sea la frecuencia principal, mayor es la SNR de los datos sísmicos. Al mismo tiempo, cuanto más amplio es el ancho de la banda de frecuencia de los datos sísmicos, mayor es la resolución de los datos sísmicos. Debido a que los geófonos digitales reciben señales sísmicas en una banda de frecuencia completa, siempre que se adopten medidas de procesamiento de preservación de amplitud y frecuencia en el proceso de procesamiento, el ancho de la banda de frecuencia de los datos sísmicos será más amplio que el de los geófonos analógicos, adoptando la tecnología de exploración sísmica de alta densidad digital completa en la plantilla de la pizca solo mejorará la resolución de los datos sísmicos.
