1. Introducción
La fluctuación de la superficie del área de exploración es suave, y la altitud de todo el área es de entre 950 my 1000 m (Figura 1). El objetivo principal de esta exploración es descubrir la estructura geológica y el estado de la costura del carbón del área minera y proporcionar apoyo técnico para la producción segura. Las dificultades en la exploración incluyen: (1) la profundidad enterrada de la capa objetivo en el área local es de aproximadamente 100 m; (2) la caída en el área local es grande, que varía de 25 a 33 grados; (3) Los sedimentos de la superficie están sueltos, el grosor del cuaternario es de 0-8.48 m, con un promedio de 3.19 m, que superpone el contacto con no conformidad con los estratos subyacentes, y tiene un fuerte efecto de absorción y atenuación en las ondas sísmicas, lo que no es propicio para la excitación y la recepción de las ondas sísmicas.
Figura 1 Características geomorfológicas del área de exploración
2. Solución de tratamiento de riesgo de agua de la mina
El equipo de exploración es el sismógrafo totalmente digital de Sermel-428xl francés (Figura 2). Se usaron geófonos digitales de un solo componente DSU1 en lugar del geófono analógico convencional para la adquisición de datos, ya que produce directamente las señales digitales y mejoran en gran medida la fidelidad de las señales.
Figura 1 Características geomorfológicas del área de exploración
Figura 2 Serografia de sérción-428XL
Teniendo en cuenta el sistema de observación temprana, la demostración técnica interior de los parámetros recolectados y el análisis integral de la prueba de campo, se determinó que el sistema de observación de datos 8L × 8S × 72T × 4R × 24 veces debería usarse para la recopilación de datos. Las principales medidas técnicas de la adquisición de datos de campo fueron las siguientes: (1) para las capas diana poco profundas locales, se adoptó el sistema de observación con espaciado de receptor pequeño, el espaciado de punto de disparo pequeño y la pequeña cuadrícula de CDP, y el diseño convencional de la cobertura de 16 veces aumentó a 24 veces para mejorar los tiempos de cobertura efectivos de las áreas de entierro poco bajas; (2) en áreas con gran método de excitación de inmersión, se adoptó para aumentar adecuadamente las matrices; (3) Se usaron dos vehículos vibradores KZ-28 para la excitación combinada, para superar los efectos de absorción y atenuación de sedimentos sueltos en las ondas sísmicas.
En el proceso de procesamiento de datos, el problema de una gran diferencia en la energía de amplitud entre los disparos y entre las pistas se resolvió mediante el uso de la tecnología de compensación de amplitud consistente basada en el modelo de descomposición de energía, que mejora la fidelidad de amplitud.
En el proceso de interpretación de datos, la combinación de perfil de tiempo y corte de atributos se utilizó para la interpretación estructural para mejorar la precisión de la interpretación (Figura 3).

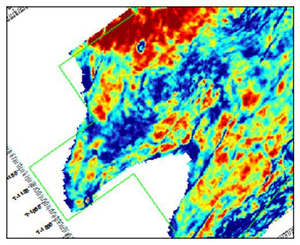

Figura 3 Atributo de inmersión de la costura de carbón A3
3. Situación laboral
El área de exploración se encuentra a 8 km al noroeste del condado autónomo de Mongolia y la ciudad de Shituoluogai, Hobsaer en Xinjiang y está bajo la jurisdicción del distrito Tacheng de Yili Kazajhh Prefectura autónoma. El área de trabajo de la exploración sísmica 3D es de 7.78 km2, 24 veces área de cobertura completa de 4.19 km2 (Figura 4), con 41 puntos físicos de prueba, 3.598 puntos físicos de producción y 3,639 puntos físicos. Los registros de producción se calificaron: 2.880 registros de Grado A, que representan una tasa de grado A del 80.04%, 718 registros de Grado B, una tasa de grado B del 19.96%. Todos los registros de prueba fueron calificados.
Figura 4 Diagrama esquemático de la posición relativa entre el área de exploración y el límite de campo de la mina
4. Logros logrados
(1) Se identificaron los patrones de ocurrencia y el desarrollo estructural de las costuras de carbón A3, A4 y A7. Es una estructura de sincronización asimétrica en general, sumergiéndose hacia el oeste, con una caída suave de 5-15 grados en el ala sur y una empinada salsa de 5-20 en el ala norte (Figura 5). El ángulo de inmersión máximo es de entre 25 y 33 grados en el noroeste del área de exploración.
(2) Se identificaron la naturaleza, la ocurrencia y la dirección de la extensión con una caída de más de 5 m, y se interpretaron fallas con una altura de 3-5m, en total, se interpretaron 14 fallas (Figura 6).
(3) Se identificaron la profundidad del entierro y los patrones de fluctuación de las costuras de carbón A3, A4 y A7 en el área de exploración.
(4) Basado en la interpretación de atributos múltiples y el control de perforación, se predijo la tendencia de variación de espesor de las vías de carbón A3, A4 y A7 en el área.
Figura 5 Reflexión de la sincronización en el perfil de tiempo sísmico
Figura 6 Reflexión de las fallas en el perfil de tiempo sísmico
5. Preguntas frecuentes
P1: ¿Cuáles son las ventajas del geófono digital en comparación con el geófono analógico?
R: Como representante del nuevo geófono, el geófono digital tiene las siguientes ventajas en comparación con el geófono analógico: (1) el geófono digital tiene una resolución más alta que el geófono analógico, y tiene información entre capas, buena fidelidad y una relación señal / liso ligeramente más alta, que puede mejorar la energía de la información reflejada de alta frecuencia reflejada; (2) El rango dinámico es grande, lo que puede mejorar la precisión de la adquisición. Cuando se adoptan el mismo flujo de procesamiento y parámetros, el geófono digital tiene una mayor capacidad para distinguir señales débiles en el perfil de tiempo, y puede ampliar de manera efectiva la banda de frecuencia de ondas reflejadas en la capa objetivo y mejorar la frecuencia dominante, y los datos recopilados por el geófono digital contienen información más efectiva con baja frecuencia, que es beneficiosa para el análisis de litología, en comparación con el anáfono analógico.
P2: ¿Qué tipos de información sísmica reflejan atributos sísmicos anormales relacionados con las estructuras?
R: La información sísmica que refleja la anomalía de los atributos sísmicos relacionados con las estructuras incluye información de amplitud, información de frecuencia, información de fase e información de curvatura.
