1. Introducción
Hay densas ciudades en el área de Guanzhong, que está cerca del lado este de la zona tectónica de terremotos norte-sur de China. Se forma y se desarrolla en la intersección de cuatro sistemas tectónicos, a saber, el cinturón tectónico latitudinal, el cinturón tectónico de Cathays, el sistema tectónico de tipo E-Type y el sistema tectónico de corte rotacional Longxi. Tiene un fondo tectónico geológico complejo, y las fallas activas en la zona de subsidencia de fallas de Weihe tienen las características de la formación temprana y la alta intensidad de actividad (Figura 1). En la actualidad, no existe datos de investigación sistemáticos sobre fallas activas en esta área, lo que hace imposible identificar científicamente su última edad activa y evaluar el riesgo de su terremoto y la daños.
Figura 1: Imagen de cajero automático del área de Guanzhong
2. Solución de tratamiento
Mediante el uso de los métodos de exploración sísmica de reflexión poco profunda y profunda de la reflexión de la onda P, se organizaron 24 líneas de exploración sísmica en 21 presuntas fallas en el área de Guanzhong (Figura 2). El sismógrafo digital Aries (Figura 3) se utilizó en la exploración sísmica. Se usaron geófonos en serie de combinación triple de 60Hz para la exploración poco profunda y se usaron geófonos de combinación de doble paralelo de 10Hz y doble paralelo para una exploración profunda. La exploración superficial fue excitada por dos vibroseis KZ-28 (Figura 4) y la exploración profunda fue excitada por la fuente explosiva (Figura 5).
Figura 2: Diagrama esquemático de distribución de fallas y diseño de línea de exploración sísmica en el área de Guanzhong
(a) Estación de adquisición de datos del host del instrumento sísmico (c) Cable de transmisión de datos
Figura 3: Sismógrafo digital de telemetría Arise hecho en Canadá
Figura 4: Sistema de excitación de Vibroseis
Figura 5: Sitio de excitación de explosivo y formación de agujeros
3. Situación laboral
En esta exploración sísmica superficial, había 24 líneas de encuesta sísmica, con una longitud total de 235.157 km y un total de 11,320 puntos físicos. Las coordenadas geográficas del área de construcción están en el rango de N 34º0´-34º38´ y E 107º15´-10º8´, que cubre la mayor parte del área de Guanzhong y una parte de las montañas Qinling, con un área de aproximadamente 24,000 km2.
4. Logros logrados
In this project, through shallow and deep seismic exploration technology, especially frequency division and time-sharing processing technologies used in the process of data processing technology, the activity characteristics, shallow and deep tectonic characteristics, buried depth and strike position of upper breakpoints of the Weihe faults and the northern Qinling faults in Guanzhong area were finally found out, and the relationship between shallow and deep buried old faults and main faults of various seismic lines in the area fueron descubiertos (Figura 6). Los resultados se han verificado mediante la exploración de la zanja de campo, y el efecto es bueno (Figura 7), lo que garantiza la evaluación del riesgo sísmico en el área de Guanzhong.
Figura 6: Interpretación del perfil de tiempo sísmico a lo largo de la línea L1-1

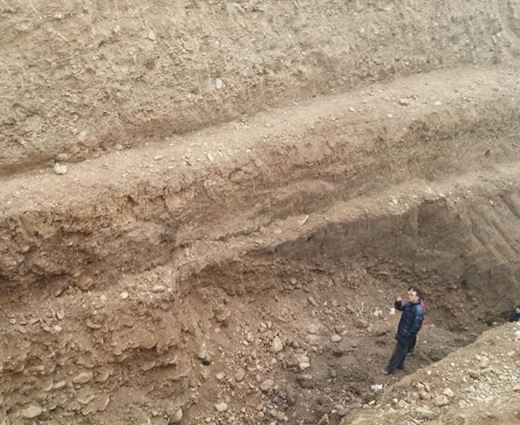

Figura 7: Desarrollo de las fallas activas expuestas por la trinchera exploratoria
5. Preguntas frecuentes
P1: ¿Qué trabajo realiza el Instituto de Investigación CCTEG Xi'an principalmente en la exploración de fallas activas?
R: En términos de exploración de fallas activas, el Instituto de Investigación CCTEG XI'an lleva a cabo principalmente la exploración de reflexión de onda P/S 3D, la exploración de ondas de refracción, el monitoreo microsísmico, etc. La profundidad de exploración se extiende desde varios metros hasta decenas de kilómetros, y el área de trabajo cubre tierras y aguas.
P2: ¿Cuáles son las ventajas sobresalientes del Instituto de Investigación CCTEG Xi'an en este campo?
R: El Instituto de Investigación CCTEG Xi'an es una de las primeras unidades principales en China en llevar a cabo temas especiales relacionados con la exploración de fallas de actividad sísmica. Desde que entró en este campo, ha completado con éxito proyectos de exploración sísmica en más de diez provincias y regiones autónomas en todo el país, y tiene una serie de equipos de adquisición de exploración sísmica, software y hardware de procesamiento e interpretación a la vanguardia del mundo. Al mismo tiempo, como empresa central, el Instituto de Investigación CCTEG Xi'an también tiene un conjunto completo de sistemas de gestión de calidad, seguridad y salud para implementar dichos proyectos.
P3: ¿Por qué no usamos otros métodos geofísicos para explorar las fallas activas en el área de Guanzhong?
R: Basado en años de investigación práctica, la cobertura múltiple de reflexión sísmica de la onda P es el método más efectivo y directo para explorar las fallas enterradas subterráneas. Tiene ventajas obvias en suprimir la interferencia y mejorar la SNR de datos mediante el uso de una tecnología de cobertura múltiple, y tiene ventajas sobresalientes en dividir secuencias estratigráficas sedimentarias con cierto grosor y explorar estructuras geológicas como fallas activas enterradas.
