1. Introducción
Una interpretación sísmica 3D de una cara de trabajo en una mina en Shanxi mostró una falla (DF4) con una caída de 0-14m y una extensión de aproximadamente 300 m. Afectará la formación de la próxima cara de trabajo y la cara minera. Por lo tanto, la detección precisa de la ubicación y la extensión de la falla es crucial para mantener la producción segura de la cara de trabajo.
2. Solución de tratamiento
Dado que solo se construyó una carretera (entrada en la cabeza) en la cara de trabajo, se adoptó la exploración sísmica reflectante en el costo para detectar el objetivo. Después de estimular y formarse las ondas sísmicas en la entrada de la cabeza, encontró la falla durante el proceso de propagación hacia adelante. Se formó una onda de canal reflectante en la interfaz de reflexión. Los datos de la onda reflectante se adquirieron y analizaron para demostrar la estructura de fallas en la entrada de la cabeza. Por lo tanto, se lograron los resultados de la exploración, como se muestra en la figura 1.

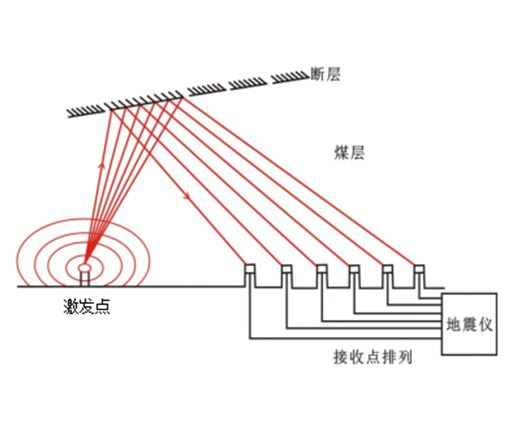

Fig. 1 Diagrama esquemático de la exploración sísmica reflectante en la costura
3. Situación laboral
Se desplegaron 43 puntos de excitación y 87 puntos de detección en la entrada principal. Las ondas sísmicas se formaron después de la excitación, y los geófonos recibieron la onda reflectante de la estructura objetivo. El área amarilla en la Fig. 2 mostró el rango de detección de las ondas sísmicas reflectantes.
4. Logros logrados
Adoptando la tecnología de exploración sísmica reflectante de la entrepierna, finalmente se detectó y explicó una falla (CF1). La ubicación y la longitud de DF4 se determinaron con precisión. Después del análisis, se encontró que la distancia de extensión de falla alcanzó más de 800 m. Los datos de perforación posteriores mostraron que la ubicación y la caída de la falla explicadas por la exploración sísmica reflectante de la entrepierna eran relativamente precisos.

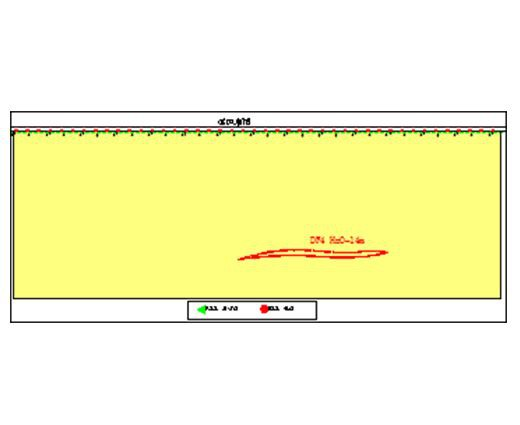

Fig. 2 Interpretación Resultados de la exploración de ondas sísmicas reflectantes en la costura del carbón
5. Preguntas frecuentes
Pregunta 1: ¿Hasta dónde puede detectar la tecnología de exploración de ondas sísmicas reflexivas?
Respuesta 1: El rango de detección de la tecnología de exploración de ondas sísmicas reflectantes está estrechamente relacionada con el grosor del carbón. Según las experiencias, puede detectar fallas en el rango de 150 veces del grosor del carbón.
Pregunta 2: Qué tan grande es una falla que la tecnología de exploración de ondas sísmicas reflexivas puede detectar
Respuesta 2: La onda sísmica reflectante puede detectar fallas con una caída de más de 1/2 espesor de carbón.
Pregunta 3: ¿Qué otras estructuras se pueden detectar?
Respuesta 3: La tecnología de exploración de ondas sísmicas reflexivas a menudo se usa para la detección de fallas en la cara de trabajo. Además, también se pueden detectar anomalías como columnas de subsidencia, GoAF y costuras adelgazadas.
